Overclock PB G3
Par Ludovic
NB : Toute modification effectuée sur le Macintosh fait perdre la garantie Apple. PowerBook-fr n’est pas responsable des éventuels problèmes encourus par ces modifications. Veuillez bien prendre en compte les explications textuelles aussi bien que les illustrations avant de vous lancer.
<< Page précédente | 1 2 3 | Page suivante >>
Overclocker un Bronze
Ouvrir le PowerBook G3 Bronze
Enlever la Batterie.
Déverouiller le clavier.
Enlever le clavier.
Enlever le refroidisseur. (Trois vis).
|
|
Enlever la carte mère.
La carte de mère est attrapée de deux "Doigts" sur le côté droit. Manipulation délicate.
Enlevez la barrette de mémoire de la carte mère.
Overclock du PowerBook.
La carte mère du PowerBook G3/1999 la Série ressemble à celle de l’iMac.
La fréquence de l’horloge est configurée avec 8 résistances R126, R127, R128, R129, R130, R131, R132, R133, voir ci-dessous.
S : Soudez la résistance, - : Enlevez la résistance
| Fréquence | Coefficient multiplicateur | R126 | R127 | R128 | R129 | R130 | R131 | R132 | R133 | NOTE |
| 333MHz | X5 | S | S | - | S | - | - | S | - | PBG3/333 |
| 366MHz | X5.5 | S | - | - | S | - | S | S | - | |
| 400MHz | X6 | S | - | S | S | - | S | - | - | PBG3/400 |
| 433MHz | X6.5 | S | - | S | - | - | S | - | S | |
| 466MHz | X7 | - | S | - | - | S | - | S | S | |
| 500MHz | X7.5 | S | - | - | - | - | S | S | S | |
| 533MHz | X8 | - | - | S | S | S | S | - | - |
Changer la fréquence du BUS
La fréquence de l’horloge du BUS est fait définie par MPC932.
MPC932 PLL est configuré avec 4 résistances R7, R8, R9, R10 .
MPC106 PLL est configuré avec 8 résistances R39, R40, R43, R44, R49, R50, R51, R52.
S : Soudez la résistance, - : Enlevez la résistance
| HORLOGE DU BUS | R7 | R8 | R9 | R10 | NOTE |
| 66MHz | S | - | S | - | Défaut |
| 83MHz | S | - | - | S |
S : Soudez la résistance, - : Enlevez la résistance
| HORLOGE DU BUS | R39 | R43 | R49 | R51 | R40 | R44 | R50 | R52 |
| 66MHz | - | - | - | S | S | S | S | - |
| 83MHz | S | - | - | S | - | S | S | - |

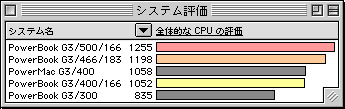

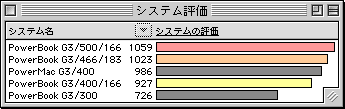

Quelques résultats
PowerBook G3/400 (BUS:66MHz x6.0) changez en PowerBook G3/466 (BUS:66MHz x7.0)
L’exécution est presque égale avec un PowerMacintosh G3/400.
Cette page est traduite du site japonais que voici cliquez ici.
