Écran Alu (G4)
Par Vincent (ch-vox)
Nous vous proposons de comprendre comment démonter votre écran en cas de catastrophe par exemple. Cette manipulation est sensiblement la même sur un Alubook 15" ou 17".
Cette page vient en complément au démontage du PowerBook 12" (c’est par ici pour lui changer le disque dur).
<< Page précédente | 1 2 3 | Page suivante >>
Il faut maintenant déclipser le caport arrière en insérant le tournevis de nylon. Une fois inséré, il faut faire glisser le tournevis (ou carte en plastique dur) le long du liseré pour déclipser les ergots (plastique gris) du cartouche métallique qui encadre la dalle. Attention ! Les zones situées vers les connecteurs d’antenne sont TRÈS sensibles, arrêtez-vous avant !
On glisse donc le tournevis le long de la tranche :
Gros plan sur l’antenne droite :
Et sur l’antenne gauche (on voit bien les ergots qui clipsent le capot arrière sur le cartouche) :
La partie haute de la dalle :

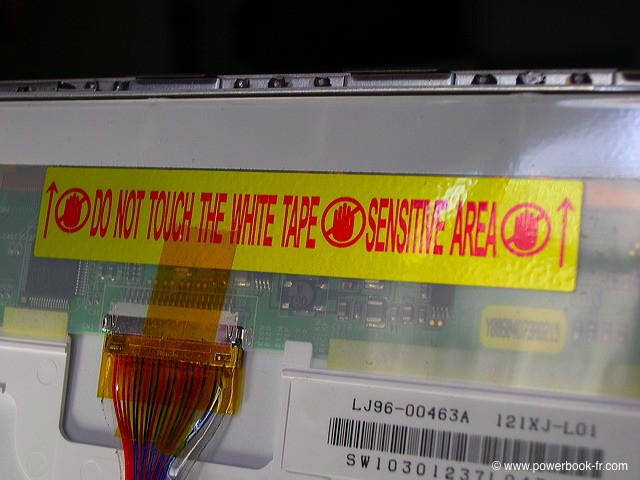

Le connecteur de la dalle (une Samsung en l’occurence) :
