Port USB iBook
Par Ludovic
Il est important de savoir que toute modification de votre Mac est réalisée à vos propres risques.
Powerbook-fr et iBook-fr ne seraient être tenus pour responsables en cas de problème.
1 2 | Page suivante >>
L’origine de cet article est simplement le fait que le port (le seul et l’unique) USB de cet iBook a été arraché. Eh oui, arraché. Donc plus d’imprimante, plus de souris, rien.
Une autre version est disponible chez André Sterpin si vous voulez être sur de la procédure.
L’opération est longue et difficile, soyez prudent.
Prévoyez 3 heures au moins !!!!!
Les outils
Pas de photos des outils, mais au moins une description :
tournevis Torx 8
tournevis Cruxiforme 0
fil de fer
fer à souder
On commence par éteindre la machine, retirer la batterie et voilà la suite.
Démontage
1 - Ouvrir le lecteur CD (en appuyant dans le trou pour le forcer) et dévisser la vis qui est dans l’emplacement.
2 - Ensuite les 4 vis proche du logement batterie.

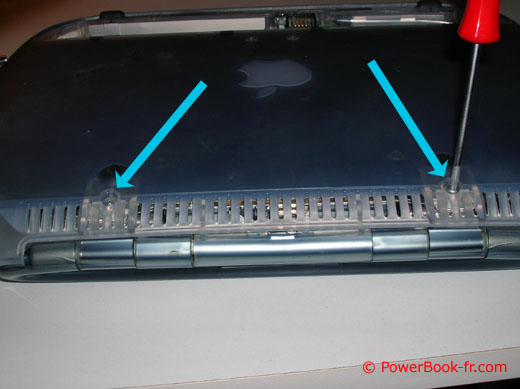

3 - Et enfin les 2 longues Torx coté charnières.
Ensuite remettre l’iBook à l’endroit, ouvrir l’écran.
4 - Enlever le clavier à l’aide des 2 clapets (au centre, peut être le petit verrou, mais rarement).
5 - Retirer la carte Airport (si vous en avez une) mais surtout les 2 vis notées par les flèches et la plaque.
6 - Vous accédez alors à la mémoire (qu’on laissera en place) et à la nappe du clavier. La sortir à l’aide de la tirette. Ranger le clavier de côté.
7 - Enlever ensuite les 3 vis sur le tour du capot. Ne pas les mélanger, elles sont toutes différentes !!
8 - Une fois les vis enlevées, retirer la nappe du trackpad...
9 - Ainsi que le cable du haut parleur.
10 - Vous pouvez alors décliper le capot, en commençant par le coté écran, ca vient tout seul. A l’aide d’un outil fin, pas de soucis.
11 - Voilà l’iBook ouvert... Reste à enlever tout le reste !!
12 - D’abord le lecteur CD, une vis 6 pans à retirer.
13 - Ensuite la nappe et surtout 2 clips simple. Soulever le lecteur et le sortir en le tirant vers vous (il doit etre ouvert !!)
14 - Maintenant la feuille de blindage qui est au centre proche de l’écran. 5 vis, à repérer car toutes différentes.
15 - Puis décoller délicatement la feuille. On découvre la carte modem (souvent on pense qu’elle est intégrée à le carte mère, il n’en est rien).
16 - Il faut retirer les 2 vis qui tiennent la prise modem...
et il est possible de sortir la prise modem ainsi que la carte. A ranger ;-) On en profite pour débrancher la nappe écran (flèche bleue) pour la suite.
17 - On retire ensuite un élément dissipateur thermique. 3 vis.
18 - On débranche l’autre nappe écran (à droite). Le point rouge qu’on peut voir est le bouton de démarrage.
19 - Sur chaque charnière il y a une longue vis, les enlever (attention l’écran ne tient plus tout seul !!!)
20 - Il reste cette dernière vis (coté gauche) à retirer, l’écran peut alors être détaché totalement.
21 - Débrancher le cable audio.
22 - Il reste 4 vis à retirer et nous allons sortir la couche métallique. C’est pas encore gagné !!
23 - Retirer cette couche avec précaution.
24 - Pour plus de facilité, on va retirer le connecteur d’alimentation (à droite donc), mais ce n’est pas indispensable.
25 - Il faut donc le soulever par la gauche pour le déconnecter, ensuite écarter un peu la coque et il sort.
26 - Vous découvrez une nouvelle vis 6 pans (flèche rouge) qui ne sera pas retirée (elle ne maintient pas la carte mère au chassis). Par contre il faut retirer celle marquée par la flèche bleue.
27 - A coté du disque dur, la nappe qui vient de la batterie à débrancher.
28 - Puis les 3 vis qui maintiennent le disque dur (et la nappe bien sur).
29 - Prévoir de repérer les vis sur un papier, là encore elles sont toutes différentes.
30 - On peut enfin retirer la carte mère du chassis, elle semble collée, mais ce sont les patchs qui la retienne un peu. Voilà presque le plus dur de fait.
